水泵变频节能的原理

来源: | 作者:dw-100 | 发布时间: 2021-06-11 | 657 次浏览 | 分享到:

我国经济增长速度受资源和能源约束日益突出。目前,我国约20%的电能用于各类水泵驱动,但水泵使用效率低、运行成本高等问题较多,平均效率比国外先进水平低3~5%,整个泵站系统效率则低约20%"。水泵正常的节电潜力范围为20~40%,节能有非常大空间。水泵节能技术有多种,但变频调速是最重要的手段之一。

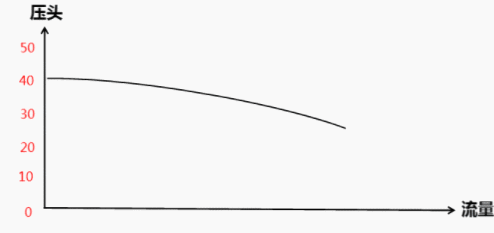

由水泵工作原理可知：水泵流量与水泵（电机）转速成正比，水泵扬程与水泵（电机）转速平方成正比，水泵轴功率等于流量与扬程乘积，故水泵轴功率与水泵转速三次方成正比（既水泵轴功率与供电频率三次方成正比）。水泵的变频特性如果对水泵采用变频技术,可以得到不同频率下的相似的水泵特性曲线,如图1 图1水泵变频曲线图标上述原理可知改变水泵转速就可改变水泵功率。水泵（离心泵）流量基本公式： Q∝N H∝N2 KW=Q*H∝N3 以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。例如：将供电频率由50Hz降为45Hz，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50Hz降为40Hz，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

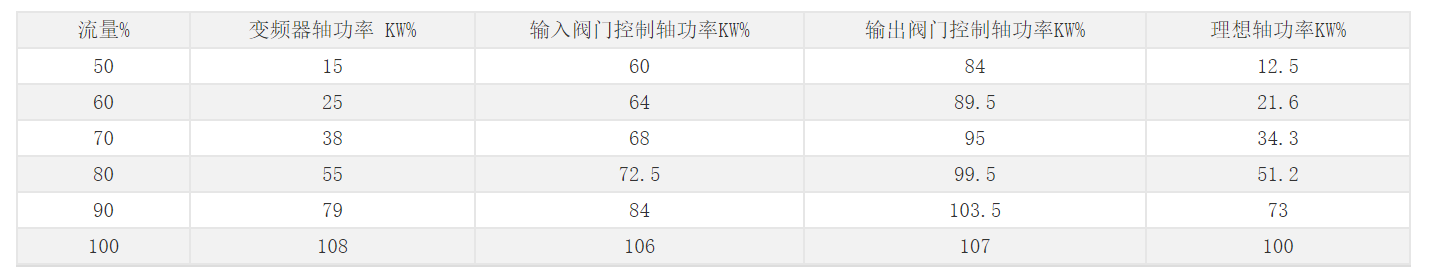

水泵一般是按供水系统设计时最大工况需求来考虑，而用水系统实际使用中有很多时间不一定能达到用水最大量，一般用阀门调节增大系统阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，改变转速来调节用水供应，并可降低转速节能收回投资。从下图我们可以形象看到三种流量控制方式比较 100KW三种流量控制方法耗电实测比较表（不考虑扬程变化）
